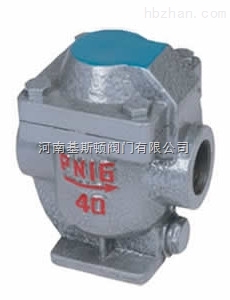

內螺紋自由半浮球式蒸汽疏水閥CS15H
產品簡介:
內螺紋自由半浮球式蒸汽疏水閥CS15H是機械型疏水閥中工作性能zui可靠的疏水閥之一。它的內部結構只有一個半浮球式的球桶為活動部件,開口朝下,半浮球式的球桶外圓經過精細研磨,整個球面都可為密封面。使用壽命很長,能抗水錘,沒有易損件,無故障,經久耐用,無蒸汽泄漏,節能效果好。該疏水閥廣泛用于蒸汽加熱設備,蒸汽管網凝結水回收系統,是當今結構先進的疏水閥之一。
工作原理:
自由半浮球式疏水閥只有一個半浮球式的球桶為活動部件,開口朝下,球桶即是啟閉件,又是密封件。當裝置剛啟動時,管道內的空氣和低溫凝結水經過發射管進入疏水閥內,閥內的雙金屬片排空元件把球桶彈開,閥門開啟,空氣和低溫凝結水迅速排出。當蒸汽進入球桶內,球桶產生向上浮力,同時閥內的溫度升高,雙金屬片排空元件收縮,球捅漂向閥口,閥門關閉。當球桶內的蒸汽變成凝結水,球桶失去浮力往下沉,閥門開啟,凝結水迅速排出。當蒸汽再進入球桶之內,閥門再關閉,間斷和連續工作。由于閥座處于水封隔離,水汽分開,工作時無蒸汽泄漏。
河南基斯頓閥門有限公司
156-3906-6906 王經理
http://www.hnjisidun.com/

性能零部件:
部 件 名 稱 |
材 料 |
性 能 |
|
閥 體、閥 蓋 |
WCB |
zui小過冷度 |
0 ℃ --3 ℃ |
半 浮 球 |
304 |
zui高允許背壓 |
80 ﹪ |
閥 座 |
3cr13 |
鑄鋼閥體zui高允許溫度 |
425 ℃ |
過 濾 網 |
304 |
連接尺寸:
型 號 |
通徑( mm ) |
連接方式 |
|
|||
L |
H1 |
H2 |
W |
|||
CS15H--16C |
15 |
螺紋 |
170 |
75 |
93 |
120 |
20 |
170 |
75 |
93 |
120 |
||
25 |
170 |
75 |
93 |
120 |
||
32 |
210 |
95 |
115 |
160 |
||
40 |
210 |
95 |
115 |
160 |
||
50 |
210 |
95 |
115 |
160 |
||
CS45H—16C |
15 |
法蘭 |
230 |
75 |
93 |
120 |
20 |
230 |
75 |
93 |
120 |
||
25 |
230 |
75 |
93 |
120 |
||
32 |
270 |
95 |
115 |
160 |
||
40 |
270 |
95 |
115 |
160 |
||
50 |
270 |
95 |
115 |
160 |
||
CS45H--16C-(AA) |
65 |
法蘭 |
380 |
177 |
172 |
290 |
80 |
380 |
177 |
172 |
290 |
||
100 |
380 |
177 |
172 |
290 |
