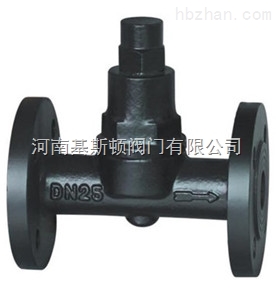

可調雙金屬片溫度調整型蒸汽疏水閥TB5F/TB3F/TB11F/TB6F
產品簡介：
可調雙金屬片溫度調整型蒸汽疏水閥TB5F/TB3F/TB11F/TB6F是由雙金屬片感溫元件帶動閥心進行開關閥門。當裝置剛起動時，管道出現低溫冷凝水，雙金屬片是平展的，閥芯在彈簧的彈力下處于開啟位置。當冷凝水溫度漸漸升高，雙金屬片感溫元件開始彎曲變形，并把閥心推向關閉位置。在冷凝水達到飽和溫度之前，疏水閥完全關閉。閥前始終存有高溫凝結水，無蒸汽泄漏，節能效果好。適用于蒸汽管主管道、管網伴熱、儀表伴熱、生活采暖和允許存有高溫凝結水的加熱設備疏水，使用范圍很廣。
產品特點：
可調整凝結水的排放溫度，有效地利用凝結水的顯熱。
閥前始終有凝結水，形成水封，無蒸汽泄漏。
可任意角度安裝，并隨時可調整排水溫度。
抗水擊，排氣性能優良。
球面關閉方式，使用壽命長。
工作原理：
雙金屬片式疏水閥是由雙金屬片感溫元件帶動閥心進行開關閥門。當裝置剛起動時，管道出現低溫冷凝水，雙金屬片是平展的，閥芯在彈簧的彈力下處于開啟位置。當冷凝水溫度漸漸升高，雙金屬片感溫元件開始彎曲變形，并把閥心推向關閉位置。在冷凝水達到飽和溫度之前，疏水閥完全關閉。閥前始終存有高溫凝結水，無蒸汽泄漏，節能效果好。
河南基斯頓閥門有限公司
156-3906-6906 王經理
http://www.hnjisidun.com/
連接尺寸：
|
產品型號 |
公稱通徑DN(mm) |
連接方式 |
使用壓力范圍 |
zui高允許溫度℃ |
調整溫度范圍℃ |
閥體材質 |
主要零件材質 |
外形尺寸 |
|||
|
L |
H1 |
H2 |
W |
||||||||
|
TB6 |
15-20 |
內螺紋 |
0.01-1.6 |
220 |
50-180 |
A105 |
SUS(3Cr13) |
90 |
109 |
35 |
58 |
|
TB6F |
15-20 |
法蘭 |
0.01-1.6 |
220 |
50-180 |
A105 |
SUS(3Cr13) |
150 |
109 |
35 |
58 |
|
TB6W |
15-20 |
承插焊 |
0.01-1.6 |
220 |
50-180 |
A105 |
SUS(3Cr13) |
90 |
109 |
35 |
58 |
|
TB11 |
15-20 |
內螺 |
0.01-1.6 |
220 |
60-190 |
A105 |
SUS(3Cr13) |
90 |
109 |
35 |
58 |
|
TB11F |
15-20 |
法蘭 |
0.01-1.6 |
220 |
60-190 |
A105 |
SUS(3Cr13) |
150 |
109 |
35 |
58 |
|
TB3 |
15-20 |
內螺 |
0.01-1.6 |
350 |
50-190 |
A105 |
SUS(3Cr13) |
90 |
85 |
23 |
54 |
|
TB3F |
15-20 |
法蘭 |
0.01-1.6 |
350 |
50-190 |
A105 |
SUS(3Cr13) |
150 |
85 |
23 |
54 |
|
TB3W |
15-20 |
承插焊 |
0.01-1.6 |
350 |
50-190 |
A105 |
SUS(3Cr13) |
90 |
85 |
23 |
54 |
|
TB5 |
15-20 |
內螺 |
0.01-2.1 |
350 |
50-200 |
A105 |
SUS(3Cr13) |
90 |
85 |
23 |
54 |
|
TB5F |
15-20 |
法蘭 |
0.01-2.1 |
350 |
50-200 |
A105 |
SUS(3Cr13) |
150 |
85 |
23 |
54 |
|
TB5W |
15-20 |
承插焊 |
0.01-2.1 |
350 |
50-200 |
A105 |
SUS(3Cr13) |
90 |
85 |
23 |
54 |
河南基斯頓閥門有限公司主要生產銷售【可調雙金屬片溫度調整型蒸汽疏水閥TB5F/TB3F/TB11F/TB6F】，備有大量庫存現貨以出廠價直銷！多年來我們一直堅持“優質產品、合理價格、貼心服務”的理念，努力為客戶提供高品質的產品和完善的售后服務，歡迎咨詢選購！本文中所有文字、數據、圖片僅供參考，如需了解更多的性能參數、結構尺寸、價格等詳情，請聯系我公司，我們竭誠為您服務！
