上海喬邑閥門制造有限公司是【ZDLP電子式電動單座調節閥】的生產廠家，備有大量現貨以出廠價銷售！公司恪守“質量*、誠信經營”的宗旨，為客戶提供物美價廉的產品和完善的售后服務，歡迎咨詢選購！
電子式電動單座調節閥概述:

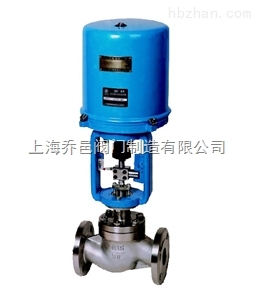

ZDLP電子式電動單座調節閥是由361L系列電子式電動執行機構和單座調節閥組成。電動執行機構內有伺系統，無須另配伺服放大器，有輸入訊號及電源即可控制運轉，連線簡單，調節閥閥芯采用頂導向，適用與對泄露量要求嚴格，閥前后壓差低及有一定粘度和含有纖維介質的場合。 | 上海喬邑閥門制造有限公司 | 138-1727-3199 王經理 | http://www.shqyv.com/ |
電子式電動單座調節閥主要技術參數和性能指標
|
公稱通徑DN(mm) |
G3/4＂ |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|||||||||||
|
閥座通徑DN(mm) |
3 |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
15 |
20 |
26 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|||
|
額定流量系數KV |
0.08 |
0.12 |
0.2 |
0.32 |
0.5 |
0.8 |
1.2 |
2 |
3.2 |
5 |
8 |
12 |
20 |
32 |
50 |
80 |
120 |
200 |
280 |
450 |
|||
|
公稱壓力PN(MPa) |
1.6、4.0、6.4(常溫)、4.0、6.4(中溫)、0.6、4.0、6.4(低溫) |
||||||||||||||||||||||
|
行程L(mm) |
10 |
16 |
25 |
40 |
60 |
||||||||||||||||||
|
動作速度mm/s |
4.2 |
2.1 |
3.5 |
1.7 |
3.4 |
||||||||||||||||||
|
流量特性 |
直線、等百分比 |
||||||||||||||||||||||
|
介質溫度℃ |
-20 ~ +200、-40 ~+250(常溫)、-20 ~ +450(中溫)、-250 ~ -60(低溫) |
||||||||||||||||||||||
|
法蘭尺寸 |
鑄鋼法蘭按JB79-59 |
||||||||||||||||||||||
|
法蘭型式 |
法蘭密封面型式按JB77-59，鑄鐵法蘭按光滑式，鑄鋼法蘭按凹式，低溫按榫槽式 |
||||||||||||||||||||||
|
閥體材質 |
公稱壓力MPa |
0.6 |
低溫-250 ~ 60℃、ZGICr18Ni9Ti、CF8M |
||||||||||||||||||||
|
1.6 |
常溫-20 ~200℃、HT200 |
||||||||||||||||||||||
|
4.0 |
常溫-20 ~200℃、WCB、ZGICr18Ni9Ti |
||||||||||||||||||||||
|
中溫-20 ~ 450℃、WCB、ZGICr18Ni9Ti |
|||||||||||||||||||||||
|
低溫-250 ~ - 60℃、ZGICr18Ni9Ti(-196℃)、CF8M(-250℃) |
|||||||||||||||||||||||
|
6.4 |
常溫-20 ~200℃、WCB、ZGICr18Ni9Ti |
||||||||||||||||||||||
|
中溫-20 ~ 450℃、WCB、ZGICr18Ni9Ti |
|||||||||||||||||||||||
|
低溫-250 ~ - 60℃、ZGICr18Ni9Ti(-196℃)、CF8M(-250℃) |
|||||||||||||||||||||||
|
閥芯材質 |
1Cr18Ni9、F316(oCr18Ni12Mo2) |
||||||||||||||||||||||
|
上閥蓋型式 |
普通式(常溫)、熱片式(中溫)、長頸式(低溫) |
||||||||||||||||||||||
|
配電動執行機構型號 |
361LSA-08 |
361LSA-20 |
361LSB-30 |
361LSB-50 |
361LSC-65 |
||||||||||||||||||
|
361LXA-08 |
361LXA-20 |
361LXB-30 |
361LXB-50 |
361LXC-65 |
|||||||||||||||||||
注：可為用戶提供ANSI、JPI、JIS等國外法蘭標準的產品，結構長度按用戶需要確定。
2、 電子式電動單座調節閥執行機構主要技術參數
|
型號 |
額定輸出力N |
速度mm/s |
技術參數 |
|
361LSA-08 361LXA-08 |
800 |
4.2 |
電源：AC220V 50HZ 輸入信號：DC4-20mA DC1-5V (信號線用屏蔽線) 輸出開度信號：DC4-20mA 上蓋防護等級：相當IP55 隔爆標志：ExdⅡBT4 |
|
361LSA-20 361LXA-20 |
2000 |
2.1 |
|
|
361LSB-30 361LXB-30 |
3000 |
3.5 |
|
|
361LSB-50 361LXB-50 |
5000 |
1.7 |
|
|
361LSC-65 361LXC-65 |
6500 |
2.8 |
電子式電動單座調節閥性能指標
|
項目 |
技術性能指標 |
||
|
基本誤差% |
±2.5 |
||
|
回差% |
2.5 |
||
|
死區% |
1.0 |
||
|
始終點偏差% |
電開 |
始點 |
±2.5 |
|
終點 |
±2.5 |
||
|
電關 |
始點 |
±2.5 |
|
|
終點 |
±2.5 |
||
|
額定流量系數誤差% |
±10 |
||
|
允許泄露量L/h |
10-4×閥的額定容量 |
||
|
電子式電動單座調節閥允許壓差
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ZTLP電動常、中溫單座閥外形尺寸表 mm
|
公稱通徑 DN(mm) |
L |
H1 |
H |
D |
質量Kg |
|||||
|
PN(MPa) |
常溫 |
中溫 |
PN1.6MPa |
PN4.0,6.4MPa |
||||||
|
1.6 |
4.0 |
6.4 |
常溫 |
中溫 |
||||||
|
G3/4＂ |
75 |
75 |
30 |
467 |
504 |
225 |
12 |
14 |
||
|
20 |
180 |
190 |
50 |
587 |
697 |
225 |
25 |
28 |
||
|
25 |
185 |
190 |
200 |
115 |
556 |
698 |
225 |
24 |
28 |
31 |
|
32 |
200 |
210 |
210 |
120 |
562 |
713 |
225 |
26 |
29 |
32 |
|
40 |
220 |
230 |
235 |
130 |
609 |
760 |
255 |
36 |
45 |
49 |
|
50 |
250 |
255 |
265 |
145 |
627 |
775 |
255 |
39 |
49 |
53 |
|
65 |
275 |
285 |
295 |
180 |
791 |
954 |
255 |
57 |
76 |
84 |
|
80 |
300 |
310 |
320 |
195 |
796 |
959 |
255 |
72 |
95 |
105 |
|
100 |
350 |
355 |
370 |
200 |
800 |
963 |
310 |
85 |
109 |
120 |
|
125 |
410 |
425 |
440 |
245 |
1042 |
1254 |
310 |
150 |
175 |
190 |
|
150 |
450 |
460 |
475 |
255 |
1052 |
1264 |
310 |
187 |
231 |
251 |
|
200 |
550 |
560 |
570 |
295 |
1087 |
1299 |
310 |
242 |
365 |
395 |
上海喬邑閥門為您提供專業的【ZDLP電子式電動單座調節閥】解決方案，如有任何疑問，我們將盡心盡力為您解答！本文中所有文字、數據、圖片均只適用于參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請與我們聯系！
