氣動薄膜角形調節閥ZJHS

   日期:2018-07-06     來源:上海喬邑閥門制造有限公司    作者:13817273199    瀏覽:52    評論:0
核心提示:氣動薄膜角形調節閥ZJHS采用頂部導向結構,配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓力損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質的工藝參數如壓力、流量溫度、液位保持在給定值。特別適用于允許泄漏量小,閥前后壓差不大的高粘度,含有懸浮物和顆粒狀物質流體的調節,可避免結焦、堵塞、便于自凈與清洗的場合。

上海喬邑閥門制造有限公司是【氣動薄膜角形調節閥ZJHS】生產廠家,備有大量現貨以出廠價銷售!公司恪守“質量*、誠信經營"的宗旨,為客戶提供物美價廉的產品和完善的售后服務,歡迎咨詢選購!

產品詳細介紹:

氣動薄膜角形調節閥ZJHS采用頂部導向結構,配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓力損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質的工藝參數如壓力、流量溫度、液位保持在給定值。特別適用于允許泄漏量小,閥前后壓差不大的高粘度,含有懸浮物和顆粒狀物質流體的調節,可避免結焦、堵塞、便于自凈與清洗的場合。

一、閥體

形 式:角形單座鑄造閥
公稱通徑:20-300mm
公稱壓力:PN1.6 4.0 6.4MPa
連接形式:法蘭按JB78-59 JB79-59
材 料:HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mn2Ti


上海喬邑閥門制造有限公司

138-1727-3199 王經理

http://www.shqyv.com/

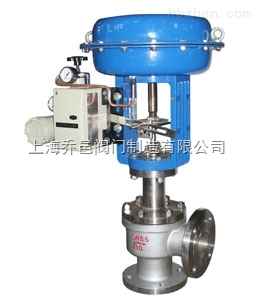

ZJHS精小型氣動薄膜角形調節閥

二、上閥蓋

常溫型:-20~+200℃
散熱型:-40~+450℃
壓蓋形式:螺栓壓緊式
填 料:V型聚四氟乙烯填料,柔性石墨、不銹鋼波紋管。

三、閥內組件

閥芯型式: 上導向單座柱塞型閥芯
流量特性: 等百分比特性、線性特性和快開特性
材 料:1C18Ni9Ti 0Cr18Ni12Mo2Ti

四、執行機構

型 式 :多彈簧式薄膜執行機構
膜片材料: 丁晴橡膠夾增強滌綸積物
彈簧范圍 :0.02~0.10、0.08~0.24MPa
供氣壓力: 0.14、0.16、0.28、0.40MPa
氣源接頭: 內螺紋M10×1
環境溫度: -30~+70℃
閥作用型式 : 氣—開式或氣—關式
附 件 : 定位器、手輪機構

五、性能

泄漏量 : 金屬閥座符合標準ANSIB16.104IV級
小于額定Cv的0.01%
回 差 : 3%(不帶定位器)
1%(帶定位器)
線 性 : ±5%(不帶定位器)
±1%(帶定位器)
備注:使用V型聚四氟乙烯填料
可調范圍 : 50:1

六、ZJHS型氣動角型調節閥規格參數表

公稱通徑DN

20

25

32

40

50

65

80

100

125

150

200

250

300

閥座直徑dn(mm)

20

25

32

40

50

65

80

100

125

150

200

250

300

額定流量系數Kv

6.5

10

16

25

40

63

100

160

250

400

630





行程mm

10

16

25

40

60

100

七、主要零件材料及推薦使用溫度范圍

閥體材料

公稱壓力MPa

介質工作溫度℃

<

<

<

<

<

<

<

<

<

<

<

<

<

<

120

200

250

300

350

400

425

450

475

500

525

550

575

600

zui大工作壓力MPa

鑄鐵HT200

1.6

1.6

1.5

























鑄鋼ZG25

4.0
6.4



4.0
6.4

3.7
5.9

3.3
5.2

3.0
4.7

2.8
4.1

2.3
3.7

1.8
2.9













鑄不銹鋼ZG1Cr18Ni9Ti

4.0
6.4









4.0
6.4

3.0
4.4

2.7
4.2

2.4
4.0

2.1
3.8

1.9
3.5

1.7
3.4

1.4
3.2

1.1
2.9

0.8
2.6

八、外裝尺寸

公稱通徑DN(mm)

L(mm)

H1( mm)

H(mm)

?A

1.6(MPa)

常溫

中溫

20

100

100

349

444

285

25

115

115

350

445

285

32

130

130

358

458

285

40

130

130

378

478

285

50

150

150

393

493

285

65

170

170

494

594

360

80

190

190

503

628

360

100

215

215

521

646

360

125

250

250

634

759

360

150

275

275

696

846

470

200

325

325

715

915

470



九、型號編制說明

Z

J

H

J

16

C

G

K

自控閥門

執行機構:

多彈簧氣動薄膜執行機構

閥門結構類型:

公稱壓力:

閥體材質:

溫度類型:

作用型式:



J:表示精小型



F:表示分流閥

16:表示1.6MPa

C:表示碳鋼

G:中溫型常溫省略

K:表示氣開型







H:表示合流閥

25:表示2.5MPa

P:表示不銹鋼



 B:表示氣關型







J: 表示角形閥

40:表示4.0MPa

F46:表示閥體襯氟













64:表示6.4MPa







上海喬邑閥門為您提供專業的【氣動薄膜角形調節閥ZJHS】解決方案,如有任何疑問,我們將盡心盡力為您解答!本文中所有文字、數據、圖片均只適用于參考,若需要了解更多的性能參數、結構尺寸、價格等詳情,請與我們聯系!
