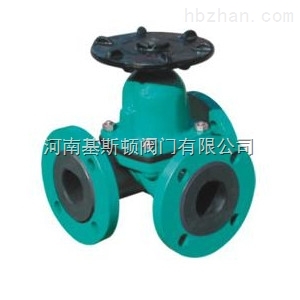

襯膠三通隔膜閥G49J
產品簡介：
襯膠三通隔膜閥G49J專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。襯里材料的多樣性，可適用于各種介質，并具有良好的耐腐蝕性。閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿零件不受介質侵蝕,隔膜閥是一種特殊形式的截止閥。
特點：
1、彈性密封的開閉件，確保沒有內漏；
2、流線型的流道，使得壓力損失小；
3、沒有填料函，因此沒有外漏；
4、閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿零件不受介質侵蝕；
5、隔膜可更換，維護費用低；
6、襯里材料的多樣性，可適用于各種介質，并具有良好的耐腐蝕性。
主要性能規范：
|
型號 |
公稱壓力Mpa |
實驗壓力（Mpa） |
工作壓力（Mpa） |
適用溫度 |
適用介質 |
|||
|
閥體強度 |
密封面 |
|
|
|
||||
|
G49J-6 |
0.6 |
0.9 |
0.66 |
0.6 |
0.4 |
0.25 |
小于等于80攝氏度 |
一般腐蝕性介質 |
|
G49J-10 |
1.0 |
1.5 |
1.1 |
1.0 |
|
|
|
|
主要零件的材料：
|
名稱 |
材料 |
|
閥體 |
鑄鐵、鑄鋼、不銹鋼 |
|
閥蓋 |
鑄鐵 |
|
閥瓣 |
鑄鐵 |
|
手輪 |
鑄鐵 |
|
隔膜 |
天然膠、丁基膠、等 |
|
閥桿 |
碳鋼 |
主要尺寸及重量：
|
DN |
公稱壓力 |
工作壓力 |
L |
D |
D1 |
n-φd |
F |
H1 |
H2 |
D0 |
質量 |
|
25 |
1.0 |
1.0 |
160 |
96 |
115 |
85 |
4-14 |
108 |
120 |
66 |
5.5 |
|
32 |
180 |
118 |
135 |
100 |
4-18 |
138 |
157 |
96 |
8.5 |
||
|
40 |
200 |
135 |
145 |
110 |
4-18 |
147 |
167 |
96 |
12.5 |
||
|
50 |
230 |
150 |
160 |
125 |
4-18 |
167 |
192 |
96 |
17 |
||
|
65 |
290 |
182 |
180 |
145 |
4-18 |
194 |
229 |
165 |
24.5 |
||
|
80 |
310 |
210 |
195 |
160 |
4-18 |
212 |
252 |
230 |
33.5 |
河南基斯頓閥門有限公司主要生產銷售【襯膠三通隔膜閥G49J】，備有大量庫存現貨以出廠價直銷！多年來我們一直堅持“優質產品、合理價格、貼心服務”的理念，努力為客戶提供高品質的產品和完善的售后服務，歡迎咨詢選購！本文中所有文字、數據、圖片僅供參考，如需了解更多的性能參數、結構尺寸、價格等詳情，請聯系我公司，我們竭誠為您服務！
