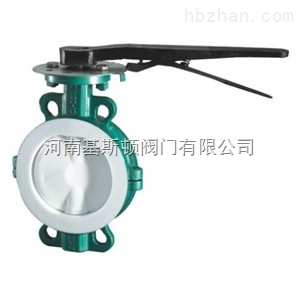

D71F46手柄式襯氟蝶閥
產品簡介：
D71F46手柄式襯氟蝶閥采用對分兩片式閥體組合，閥座與閥體內襯一體化，閥門工作時，只有全塑閥座與襯塑蝶板與介質接觸，閥門可承受襯里材料介紹的介質腐蝕，采用四極密封結構并在密封面處配以耐溫抗老化的SI橡膠的彈性襯墊，完全達到介質的零泄漏。
主要零部件材料表：
|
序號 |
零件名稱 |
灰鑄鐵 |
碳鋼 |
不銹鋼 |
超代碳不銹鋼 |
||
|
Z |
C |
P |
R |
Pl |
RL |
||
|
1 |
上、下閥體 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
2 |
蝶板 |
WCB |
35(鍛) |
CF8 |
CF8M |
CF3 |
CF3M |
|
3 |
蝶板軸 |
1Cr13 |
2Cr13 |
1Cr18Ni9Tl |
1Cr18Ni12M02Tl |
00Cr18Ni1O |
00Cr17Ni14M02 |
|
4 |
襯里層/閥座 |
FEP(F46) |
|||||
|
5 |
0型圈 |
FPM(氟橡膠) |
|||||
|
6 |
彈性條(墊) |
Si(硅橡膠) |
|||||
|
7 |
調節定位座 |
OCr18Ni9 |
OCr18Ni9 |
1Cr18Ni9Tl |
1r18Ni12M02Tl |
00Cr18Ni1O |
00Cr18Ni1 4M02 |
|
8 |
螺栓 |
35 |
35 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
9 |
螺母 |
45 |
45 |
0Cr18Ni9 |
OCr18Ni9 |
0Cr18Ni9 |
OCr18Ni9 |
|
1 0 |
手柄 |
ZLl01(鑄造鋁合金) |
|||||
主要連接尺寸及重量表：
|
公稱通徑 |
標準值 |
參考值 |
|||||||||||
|
DN(mm) |
NPS(inch) |
L |
D |
D1 |
D2 |
f |
b |
Z一φd |
D0 |
H |
重量(kg) |
||
|
PN1.0MPa |
|||||||||||||
|
40 |
11/2 |
33 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
160 |
140 |
3 |
||
|
50 |
2 |
43 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
200 |
145 |
4 |
||
|
65 |
21/2 |
46 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
250 |
155 |
6 |
||
|
80 |
3 |
46 |
195 |
160 |
135 |
3 |
22 |
4/8-φ18 |
250 |
165 |
8 |
||
|
100 |
4 |
52 |
215 |
180 |
155 |
3 |
22 |
8-φ18 |
250 |
180 |
12 |
||
|
125 |
5 |
56 |
245 |
210 |
185 |
3 |
24 |
8-φ18 |
300 |
203 |
18 |
||
|
150 |
6 |
56 |
280 |
240 |
21O |
3 |
24 |
8-φ23 |
300 |
225 |
28 |
||
|
200 |
8 |
60 |
335 |
295 |
265 |
3 |
26 |
8-φ23 |
200* |
275 |
56 |
||
|
250 |
10 |
68 |
390 |
350 |
320 |
3 |
28 |
12-φ23 |
200* |
315 |
72 |
||
|
300 |
12 |
78 |
440 |
400 |
368 |
4 |
28 |
12-φ23 |
240* |
348 |
88 |
||
|
350 |
14 |
78 |
500 |
460 |
428 |
4 |
30 |
16-φ23 |
240* |
415 |
120 |
||
|
400 |
16 |
102 |
565 |
51 5 |
482 |
4 |
32 |
16-φ25 |
280* |
460 |
145 |
||
|
450 |
18 |
114 |
615 |
565 |
532 |
4 |
32 |
20-φ25 |
280* |
500 |
165 |
||
|
500 |
20 |
127 |
670 |
620 |
585 |
4 |
34 |
20-φ25 |
320* |
530 |
195 |
||
|
600 |
24 |
154 |
780 |
725 |
685 |
5 |
36 |
20-φ30 |
320* |
610 |
268 |
||
|
700 |
28 |
165 |
895 |
840 |
800 |
5 |
40 |
20-φ30 |
360* |
675 |
320 |
||
|
800 |
32 |
190 |
101O |
950 |
905 |
5 |
44 |
24-φ34 |
360* |
805 |
395 |
||
|
900 |
36 |
203 |
1110 |
1050 |
1005 |
5 |
46 |
28-φ34 |
380* |
995 |
450 |
||
|
1000 |
40 |
216 |
1220 |
1160 |
1115 |
5 |
50 |
28-φ34 |
400* |
1170 |
680 |
||
|
1200 |
48 |
254 |
1450 |
1380 |
1325 |
5 |
56 |
32-φ41 |
400* |
1295 |
825 |
||
|
PN1.6MPa |
|||||||||||||
|
40 |
11/2 |
33 |
145 |
11O |
85 |
3 |
18 |
4-φ18 |
200 |
145 |
4 |
||
|
50 |
2 |
43 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
250 |
150 |
5 |
||
|
65 |
21/2 |
46 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
250 |
160 |
7 |
||
|
80 |
3 |
46 |
195 |
160 |
135 |
3 |
22 |
8-φ18 |
250 |
170 |
10 |
||
|
100 |
4 |
52 |
215 |
180 |
155 |
3 |
24 |
8-φ18 |
300 |
185 |
14 |
||
|
125 |
5 |
56 |
245 |
210 |
185 |
3 |
26 |
8-φ18 |
300 |
210 |
22 |
||
|
150 |
6 |
56 |
280 |
240 |
210 |
3 |
28 |
8-φ23 |
200* |
230 |
32 |
||
|
200 |
8 |
60 |
335 |
295 |
265 |
3 |
30 |
12-φ23 |
200* |
285 |
66 |
||
|
250 |
10 |
68 |
405 |
355 |
320 |
3 |
32 |
12-φ25 |
240* |
325 |
80 |
||
|
300 |
12 |
78 |
460 |
410 |
375 |
4 |
34 |
12-φ25 |
240* |
360 |
94 |
||
|
350 |
14 |
78 |
520 |
470 |
435 |
4 |
38 |
16-φ25 |
280* |
430 |
125 |
||
|
400 |
16 |
102 |
580 |
525 |
485 |
4 |
40 |
16-φ30 |
280* |
475 |
150 |
||
|
450 |
18 |
114 |
640 |
585 |
545 |
4 |
44 |
20-φ30 |
320* |
525 |
172 |
||
|
500 |
20 |
127 |
705 |
650 |
608 |
4 |
46 |
20-φ34 |
320* |
565 |
225 |
||
|
600 |
24 |
154 |
840 |
770 |
718 |
5 |
54 |
20-φ41 |
360* |
620 |
290 |
||
|
700 |
28 |
165 |
910 |
840 |
788 |
5 |
54 |
24-φ41 |
360* |
686 |
330 |
||
|
800 |
32 |
190 |
1020 |
950 |
898 |
5 |
54 |
24-φ41 |
380* |
815 |
425 |
||
|
900 |
36 |
203 |
1120 |
1050 |
998 |
5 |
54 |
28-φ41 |
400。 |
1010 |
495 |
||
|
1000 |
40 |
216 |
1255 |
1170 |
1110 |
5 |
60 |
28-φ48 |
400。 |
1185 |
710 |
||
*法蘭尺寸D、D1、D2、Z-Cd、f、b數值是與蝶閥連接的標準法蘭尺寸，簡圖中尺寸代號僅是其中一部分。
*法蘭尺寸PN1.0MPa、DN80螺孔數量JB78時Z=4，其它標準時Z=8。
主要結構圖：
