上海喬邑閥門制造有限公司是【ZSHO氣動切斷球閥】的生產廠家，備有大量現貨以出廠價銷售！公司恪守“質量*、誠信經營”的宗旨，為客戶提供物美價廉的產品和完善的售后服務，歡迎咨詢選購！

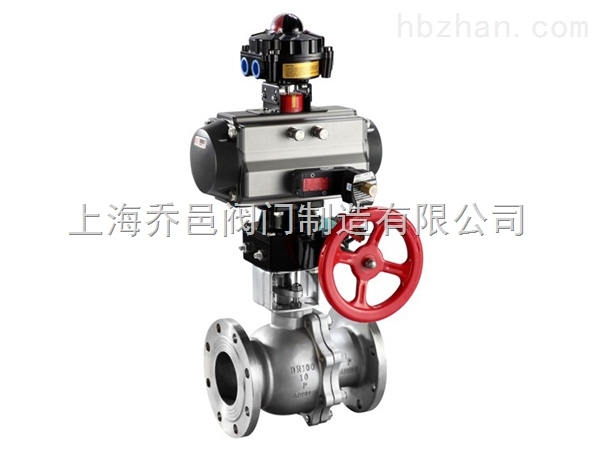

ZSHO氣動切斷球閥
一、氣動切斷球閥 產品概述：
ZSHO氣動切斷球閥適用于Class150～Class1500、PN16～PN100、JIS 10K～JIS 20K的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質，氣動切斷球閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。氣動切斷球閥可廣泛應用于造紙、石化、化工、冶金、電力、環保、石油、輕工等工業部門的自動化控制系統中。氣動切斷球閥具有全通徑和縮徑兩種結構形式。氣動切斷球閥用于輸送粘性、易結渣介質管道上的球閥應使用全通徑的，方便定期的刮蠟吹掃器通過。氣動切斷球閥用于輸送氣體或物理性能近似于水的介質的管道上宜使用縮徑球閥，因其重量比全通徑的球閥輕30%左右，有利于減輕管道負荷，降低成本。氣動切斷球閥的驅動方式為手動、蝸輪傳動、氣動、電動或液動。
二、氣動切斷球閥 產品特點：
1、O型浮動式球閥采用全通徑或縮徑設計，流通阻力小。
2、閥門采用高平臺結構，ISO5211連接標準，能使安裝電/氣動執行器更為專業化。
3、閥桿采用內裝式，軸肩及聚四氟乙烯（或增強石墨）推力墊結構防止閥桿因管道內壓力而吹 出，同時聚四氟
乙烯（或增強石墨）材料減小閥門的啟閉扭矩，使操作更為省力。
4、具有防火防靜電結構，在閥桿與閥體及閥桿與球體之間設置導電彈簧，避免因靜電打火點燃易燃介質。確保系
統安全。
5、耐火結構雙重保護，當萬一發生火災而使密封圈燒損時，球閥的各個密封部位均能形成金屬對金屬的硬密封結
構。
6、可選配本公司生產的氣動、電動、及氣動調節型、電動調節型。具體請見本書執行器及調節閥部份。
三、氣動切斷球閥 主要技術參數：
|
閥體形式 |
直通鑄造球型閥 |
|
公稱通徑 |
DN15～300mm，DN300以上選用固定球閥 |
|
公稱壓力 |
國標PN1.6、2.5、4.0、6.4 MPa；美標ANSI 150、300LB ；日標JIS 10、20、30K |
|
法蘭標準 |
JIS、ANSI、GB、JB、HG等 |
|
連接形式 |
法蘭式、焊接式、螺紋式 |
|
閥蓋形式 |
整體式 |
|
壓蓋型式 |
螺栓壓緊式 |
|
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨 |
三、氣動切斷球閥 詳細參數：
PN1.6MPa
|
DN |
D |
D1 |
D2 |
D3 |
f |
b |
n-d |
L |
H |
W |
|
15 |
13 |
45 |
65 |
95 |
2 |
14 |
4-14 |
130 |
75 |
130 |
|
20 |
19 |
55 |
75 |
105 |
2 |
14 |
4-14 |
140 |
84 |
170 |
|
25 |
25 |
65 |
85 |
115 |
2 |
14 |
4-14 |
150 |
90 |
170 |
|
32 |
32 |
78 |
100 |
135 |
2 |
16 |
4-18 |
165 |
107 |
200 |
|
40 |
38 |
85 |
11O |
145 |
3 |
16 |
4-18 |
180 |
127 |
250 |
|
50 |
51 |
100 |
125 |
160 |
3 |
16 |
4-18 |
200 |
140 |
250 |
|
65 |
64 |
120 |
145 |
180 |
3 |
18 |
4-18 |
220 |
164 |
350 |
|
80 |
76 |
135 |
160 |
195 |
3 |
20 |
8-18 |
250 |
177 |
350 |
|
100 |
102 |
155 |
180 |
215 |
3 |
20 |
8-18 |
280 |
206 |
420 |
|
125 |
127 |
185 |
210 |
245 |
3 |
22 |
8-18 |
320 |
292 |
700 |
|
150 |
152 |
210 |
240 |
280 |
3 |
24 |
8-23 |
360 |
320 |
1000 |
|
200 |
203 |
265 |
295 |
335 |
3 |
26 |
12-23 |
400 |
365 |
1300 |
|
250 |
254 |
320 |
355 |
405 |
3 |
30 |
12-25 |
450 |
420 |
1800 |
PN2.5MPa
|
DN |
D |
D1 |
D2 |
D3 |
f |
b |
n-d |
L |
H |
W |
|
15 |
13 |
45 |
65 |
95 |
2 |
16 |
4-14 |
130 |
75 |
130 |
|
20 |
19 |
55 |
75 |
105 |
2 |
14 |
4-14 |
140 |
84 |
170 |
|
25 |
25 |
65 |
85 |
115 |
2 |
14 |
4-14 |
150 |
90 |
170 |
|
32 |
32 |
78 |
100 |
135 |
2 |
16 |
4-18 |
165 |
107 |
200 |
|
40 |
38 |
85 |
11O |
145 |
3 |
16 |
4-18 |
180 |
127 |
250 |
|
50 |
51 |
100 |
125 |
160 |
3 |
20 |
4-18 |
200 |
140 |
250 |
|
65 |
64 |
120 |
145 |
180 |
3 |
22 |
8-18 |
220 |
164 |
350 |
|
80 |
76 |
135 |
160 |
195 |
3 |
22 |
8-18 |
250 |
177 |
350 |
|
100 |
102 |
160 |
190 |
230 |
3 |
24 |
8-23 |
280 |
206 |
420 |
|
125 |
127 |
188 |
220 |
270 |
3 |
28 |
8-25 |
320 |
292 |
700 |
|
150 |
152 |
218 |
250 |
300 |
3 |
30 |
8-25 |
360 |
320 |
1000 |
|
200 |
203 |
278 |
310 |
360 |
3 |
34 |
12-25 |
400 |
365 |
1300 |
|
250 |
254 |
332 |
370 |
425 |
3 |
36 |
12-30 |
450 |
420 |
1800 |
上海喬邑閥門為您提供專業的【ZSHO氣動切斷球閥】解決方案，如有任何疑問，我們將盡心盡力為您解答！本文中所有文字、數據、圖片均只適用于參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請與我們聯系！
