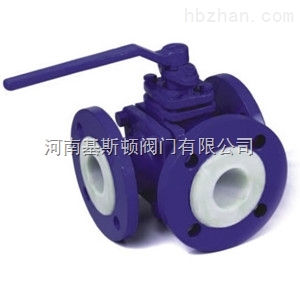

Q44F46襯氟三通球閥Q45F46/襯氟T型L型三通球閥
產品簡介:
Q44F46襯氟三通球閥Q45F46/襯氟T型L型三通球閥具有結構緊湊、外型美觀、密封性能好,它能實現對管道中介質流向的切換,也能使相互垂直的兩個通道連通或關閉,四閥座密封氣動三通球閥具有造型美觀、結構緊湊合理,它不僅可實現介質流向的切換,也可使三個通道相互連通,現時也可關閉任一通道,使另外兩個通道連通,靈活控制管路中介質的合流或分流,廣泛適用于酸、堿等強腐蝕性介質和有毒、易揮發、易滲透等氣體、液體類介質的控制。
特性
腐蝕性:幾乎能耐所有的介質(包括濃硝酸和王水)的腐蝕流通能力大且介質流向不受限制
密封性能好、泄漏量小;密封閥座采用聚四氟乙烯,具有可靠地密封性和自潤滑性,泄漏量低
除適用于一般的氣、液體外,更適用于高粘度以及帶有纖維狀和懸浮軟質顆粒的介質
結構簡單維修方便。

技術性能規范:
設計標準 |
HG/T 3704,GB/T 12237 |
API 60 |
||
結構長度 |
HG/T 3704,GB/T 12221 |
ASMEB16.10 |
||
法蘭形式尺寸 |
HG/T 20592,GB/T 9119 |
ASME B16.5, JIS B2220 |
||
檢驗與試驗 |
G8/T 13927,J8/T 9092 |
API 598 |
||
公稱、壓力(MPa) |
|
1.0 |
1.6 |
150Lb |
實驗壓力(MPa) |
殼體試壓 |
1.5 |
1.5 |
1.5 |
高壓密封 |
1.1 |
1.1 |
1.1 |
|
低壓密封 |
0.6 |
0.6 |
0.6 |
|
適用溫度(℃) |
PFA: -30~200FEP -30~150GXPO: -10~80 |
|||
適用介質 |
鹽酸、硝酸、氫氟酸、Cl2、硫酸、王水等強腐蝕性介質 |
外形鏈接尺寸HG/T 20592 PN10/PN16(單位:mm)
DN |
L |
D |
D1 |
D2 |
Z-d |
f |
b |
25 |
165 |
120 |
85 |
65 |
4-14 |
2 |
14 |
32 |
180 |
140 |
100 |
78 |
4-18 |
3 |
16 |
40 |
200 |
150 |
110 |
85 |
4-18 |
3 |
16 |
50 |
200 |
165 |
125 |
100 |
4-18 |
3 |
16 |
65 |
240 |
185 |
145 |
120 |
4-18 |
3 |
18 |
80 |
250 |
200 |
160 |
135 |
8-18 |
3 |
20 |
100 |
280 |
220 |
180 |
155 |
8-18 |
3 |
20 |
125 |
360 |
250 |
210 |
185 |
8-18 |
3 |
22 |
150 |
370 |
285 |
240 |
210 |
8-23 |
3 |
24 |
外形鏈接尺寸ASME B16.5 Class150 (單位:mm)
NPS |
L |
D |
01 |
02 |
Z-d |
f |
b |
1 |
165 |
108 |
79.5 |
51 |
4-16 |
2 |
12 |
11/4 |
180 |
117 |
89.0 |
64 |
4-16 |
2 |
13 |
11/2 |
200 |
127 |
98.5 |
73 |
4-16 |
2 |
15 |
2 |
200 |
152 |
120.5 |
92 |
4-19 |
2 |
16 |
21/2 |
240 |
178 |
139.5 |
105 |
4-19 |
2 |
18 |
3 |
250 |
190 |
152.5 |
127 |
4-19 |
2 |
19 |
4 |
280 |
229 |
190.5 |
157 |
8-19 |
2 |
24 |
5 |
360 |
254 |
216.0 |
186 |
8-22 |
3 |
24 |
6 |
370 |
279 |
241.5 |
216 |
8-22 |
3 |
26 |
河南基斯頓閥門有限公司主要生產銷售【Q44F46襯氟三通球閥Q45F46/襯氟T型L型三通球閥】,備有大量庫存現貨以出廠價直銷!多年來我們一直堅持“優質產品、合理價格、貼心服務”的理念,努力為客戶提供高品質的產品和完善的售后服務,歡迎咨詢選購!本文中所有文字、數據、圖片僅供參考,如需了解更多的性能參數、結構尺寸、價格等詳情,請聯系我公司,我們竭誠為您服務!
