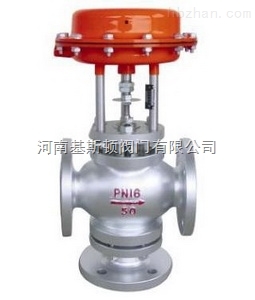

ZMAX氣動薄膜三通切斷閥ZMBX
產品簡介：
ZMAX氣動薄膜三通切斷閥ZMBX是由多彈簧氣動薄膜執行機構及三通切斷閥組成。是氣動單元組合儀表中的執行單元。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。通過接受來自調節儀表的信號，來進行切斷、開啟或改變介質流向，達到對壓力、流量、溫度或液位等工藝參數自動控制。廣泛應用于石油、化工、冶金、電力、輕工、紡織等各種工業部門的經營過程自動控制和遠程控制系統中。
產品特點：
1、切斷閥采用薄膜式多彈簧執行機構與調節機構用三根立柱相連，整個高度可減小約30％，重量可減輕約30％。
2、閥體按流體力學原理設計成等截面低流阻流道，額定流量系數增大30％。
3、閥內件密封部分有嚴密型和軟密封兩種，嚴密型為堆焊硬質合金，軟密封型為軟質材料制作，關閉時密封性能優良。
4、平衡型閥內件，提高了切斷閥的許用壓差。
主要技術參數：
閥體：
|
閥體形式 |
三通鑄造閥 |
|
公稱通徑 |
DN15～200mm |
|
公稱壓力 |
PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K |
|
法蘭標準 |
GB、JB、ANSI、JIS、HG等 |
|
連接形式 |
法蘭式 (RF、FF) |
|
閥蓋形式 |
(常溫型) 標準型 |
|
壓蓋型式 |
螺栓壓緊式 |
|
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨 |
閥內件：
|
閥芯形式 |
雙導向雙座套筒型閥芯 |
|
流量特性 |
快開特性 |
主要零件材料：
|
1 |
下閥蓋 |
WCB、CF3、CF3M、CF8、CF8M |
|
2 |
閥體 |
WCB、CF3、CF3M、CF8、CF8M |
|
3 |
閥芯(軟) |
2Cr13、304、316、316L(增強聚四氟乙烯) |
|
4 |
閥座 |
304、316、316L |
|
5 |
閥桿 |
2Cr13、304、316、316L |
|
6 |
連接套 |
2Cr13、304、316、316L |
|
7 |
導向套 |
2Cr13、304、316、316L |
|
8 |
上閥蓋 |
WCB、CF3、CF3M、CF8、CF8M |
|
9 |
填料壓蓋 |
2Cr13、304、316、316L |
|
10 |
指示牌 |
L4、2Cr12 |
|
11 |
執行器 |
根據實際配置而定 |
主要性能指標：
|
公稱通徑 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
額定流量系數Kv |
8 |
12 |
17 |
29 |
43 |
70 |
110 |
165 |
275 |
440 |
690 |
|
|
額定行程mm |
8 |
12 |
20 |
25 |
40 |
60 |
||||||
|
有效面積cm2 |
100 |
200 |
400 |
600 |
1000 |
|||||||
|
允許泄 |
硬密封 |
1.2X10-7 × 閥額定容量 |
||||||||||
|
軟密封 |
VI 級、無泄露 |
|||||||||||
|
允許壓差MPa |
≤ 公稱壓力 |
|||||||||||
|
信號壓力KPa |
0 ～ 250(薄膜式) |
|||||||||||
1、本產品性能指標貫徹GB/T4213-92。
2、表中允許壓差值若大于公稱壓力則取公稱壓力值，小于等于公稱壓力值則不變。
3、表中允許值為使用標準氣缸值，可配用不同的氣缸提高允許壓差。
