氣動高壓球閥Q641N

   日期:2018-06-19     來源:上海喬邑閥門制造有限公司    作者:13817273199    瀏覽:43    評論:0
核心提示:氣動高壓球閥分為內螺紋氣動高壓球閥、焊接式氣動高壓球閥和法蘭式氣動高壓球閥三種。氣動高壓球閥Q641N可采用智能控制與定位,與電氣閥門定位器配套,輸入4~20mADC信號及0.4~0.7MPa氣源即可控制運轉,實現對壓力、流量、溫度、液位等參數的調節。它是以壓縮空氣為動力,閥桿帶動閥芯在閥體內轉動90°可以實現全開—全閉的動作。氣動高壓球閥按其密封性能分為金屬密封與軟密封。具有結構緊湊、體積精小、運行可靠、密封性好、維修容易、安裝方便、適應性強等優點。廣泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、

精心為您推薦【氣動高壓球閥Q641N是上海喬邑閥門制造有限公司生產銷售的主要產品之一,公司常年備有大量庫存現貨以出廠價直銷,我們一直努力為客戶提供全套工業閥門的解決方案,讓客戶購買到物美價廉的產品,歡迎咨詢選購!

產品簡介:

氣動高壓球閥分為內螺紋氣動高壓球閥、焊接式氣動高壓球閥和法蘭式氣動高壓球閥三種。氣動高壓球閥Q641N可采用智能控制與定位,與電氣閥門定位器配套,輸入4~20mADC信號及0.4~0.7MPa氣源即可控制運轉,實現對壓力、流量、溫度、液位等參數的調節。它是以壓縮空氣為動力,閥桿帶動閥芯在閥體內轉動90°可以實現全開—全閉的動作。氣動高壓球閥按其密封性能分為金屬密封與軟密封。具有結構緊湊、體積精小、運行可靠、密封性好、維修容易、安裝方便、適應性強等優點。廣泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中,作遠距離集中控制或就地控制。

公司名稱:上海喬邑閥門制造有限公司
聯 系 人:王經理
聯系電話:021-31263567
手機號碼:13817273199
公司網址:http://www.shqyv.com/

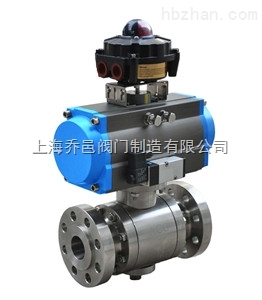

Q641N法蘭式氣動高壓球閥

主要技術參數:

公稱通徑 DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200
閥體形式 法蘭式(三段式鍛造DN15~DN200);螺紋、焊接式(DN15~DN50整體式鍛造,DN50~DN200三段式鍛造)
公稱壓力 PN10.0、16.0、25.0、32.0、36.0、42.0 MPa;ANSI 600、900、1500、2500LB
連接形式 法蘭式、焊接式、螺紋式(適用于2"以內)
密封填料 V型聚四氟乙烯填料、柔性石墨填料等
閥芯形式 O型球體閥芯
流量特性 近似快開特性
動作范圍 0~90°、0~360°
泄露量Q 按GB/T4213-92,小于額定KV0.01%
基本誤差 帶定位器:小于全行程的±2%
可調范圍 250:1
配置執行機構 GT、AT、ST、SR系列單雙作用氣動執行器
控制方式 開關兩位控制能、4~20mA模擬量信號控制

執行器技術參數:

執行器型號 GT、SR、ST、AT、AW系列單雙作用氣動執行器
供氣壓力 0.4~0.7MPa
氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
環境溫度 -30~+70℃
作用形式 單作用執行機構:氣關式(B)--失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC)
雙作用執行機構:氣關式(B)--失氣時閥位保持(FL);氣開式(K)-- 失氣時閥位保持(FL)
可配附件 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

采用新型系列氣動執行器,有雙作用式和單作用式(彈簧復位),齒輪齒條傳動,安全可靠;大口徑閥門采用系列AW型氣動執行器拔叉式傳動,結構合理,輸出扭矩大,有雙作用式和單作用式。
1、齒輪式雙活塞,輸出力矩大,體積小。
2、氣缸選用鋁金材料,重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

主要零件材料:

零件名稱 材料
閥體、閥蓋 A105鍛鋼 304鍛鋼 316鍛鋼 316L鍛鋼
球體 2Cr13+氮化處理 304 316 316L
閥桿 2Cr13 304 316 316L
閥座密封圈 PTFE、碳素纖維+PTFE、對位聚苯
填料 V型PTFE、柔性石墨

主要性能規范:

公稱通徑DN(mm) DN15-300
公稱壓力 PN(MPa) 10.0 16.0 25.0 32.0 42.0
試驗壓力 強度試驗 15.0 24.0 37.5 48.0 63.0
密封試驗 11.0 17.6 27.5 35.2 46.2
低壓氣密試驗 0.5~0.7
適用介質 水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)

產品選型:

(1)閥體參數:公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
(2)執行器參數:執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式,氣-關式)

上海喬邑閥門為您提供優質的【氣動高壓球閥Q641N】產品和完善的售后服務,如需訂購本產品,請?zhí)峁┛趶健毫Α⒉馁|等詳細參數!本文中所有的文字、圖片、數據僅供參考,若需要了解更多的性能參數、結構尺寸、價格等詳情,請聯系我們!

公司名稱:上海喬邑閥門制造有限公司
聯 系 人:王經理
聯系電話:021-31263567
手機號碼:13817273199
公司網址:http://www.shqyv.com/
