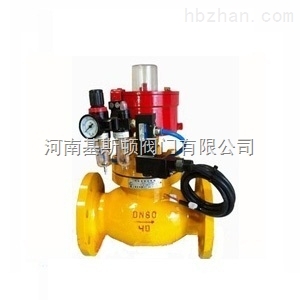

氣動氨氣緊急切斷閥QDQ421F
產品簡介：
氣動氨氣緊急切斷閥QDQ421F是一種安全保護閥，安裝在液化石油氣（燃?xì)猓合嗯c氣相管路上，與遠距離氣源配套使用，利用氣源控制閥門開啟-關閉,以便在管道或儲罐上發生大量泄漏甚至起火時，快速手動使氣源卸壓，或高溫≥75℃時易熔合金熔化，而氣缸自動卸壓，閥門迅速關閉而止漏，起安全保護作用。適用于氨氣/燃?xì)鈨?chǔ)罐，管道出入口控制切斷流量的安全閥門。在設備故障、腐蝕破壞、密封失效,在出現或緊急情況時,用以切斷上游氣體來源,避免事故范圍擴大,控制事故影響,減少事故損失。
氣動緊急切斷閥裝有低熔點(易熔合金)的塞子，在外界≥80℃溫度易熔合金熔化堵塞氣管泄壓切斷閥迅速關閉,保證儲罐系統的安全。
氣動緊急切斷閥由多彈簧氣動薄膜執行機構或浮動式活塞執行機構與調節閥組成，接收調節儀表的信號，控制工藝管道內流體的切斷、接通或切換。具有結構簡單，反應靈敏，動作可靠等特點。可廣泛地應用在石油、化工、冶金等工業生產部門。緊急切斷閥的氣源要求經過濾的(壓縮空氣)氮?dú)狻?/p>
電控的工作原理：
氣動緊急切斷閥氣源入口按裝一只二位三通電磁閥，利用遠程電器控制臺控制閥門開關。
1.燃?xì)庑孤﹫?bào)警器報警通電,電磁閥通電排氣,閥門自動關閉.
2.手動控制電磁閥(按下紅色卡子)排氣,閥門自動關閉.
主要性能規范：
|
壓力等級 |
2.5/4.0Mpa |
氣缸工作壓力 |
≤2.0Mpa |
|
使用溫度 |
-40~+80℃ |
氣缸使用介質 |
氮?dú)鈆無水空氣 |
|
使用介質 |
天然氣，液化氣，液氨 |
熔閉時間 |
±70℃ |
|
關閉時間 |
≤5秒 |
氣缸開啟壓力 |
≥0.5-0.7Mpa |
安裝尺寸： 單位:(mm)
|
DN |
L |
H |
D |
D1 |
D2 |
b |
f |
z-d |
|
15 |
130 |
215 |
95 |
65 |
45 |
16 |
2 |
4-14 |
|
20 |
150 |
255 |
105 |
75 |
55 |
16 |
2 |
4-14 |
|
25 |
160 |
285 |
115 |
85 |
65 |
16 |
2 |
4-14 |
|
32 |
180 |
300 |
135 |
100 |
78 |
18 |
2 |
4-18 |
|
40 |
200 |
320 |
145 |
110 |
85 |
18 |
2 |
4-18 |
|
50 |
230 |
380 |
160 |
125 |
100 |
20 |
3 |
4-18 |
|
65 |
290 |
420 |
180 |
145 |
120 |
22 |
3 |
8-18 |
|
80 |
310 |
450 |
195 |
160 |
135 |
22 |
3 |
8-18 |
|
100 |
350 |
520 |
230 |
190 |
160 |
24 |
3 |
8-23 |
|
125 |
400 |
558 |
270 |
220 |
188 |
28 |
3 |
8-23 |
|
150 |
480 |
750 |
300 |
250 |
218 |
30 |
3 |
8-25 |
|
200 |
600 |
950 |
360 |
310 |
278 |
34 |
3 |
12-25 |
|
250 |
650 |
1050 |
425 |
370 |
322 |
36 |
3 |
12-30 |
|
300 |
750 |
1120 |
485 |
430 |
390 |
40 |
3 |
16-30 |
應用操作規程；
氣動切斷閥氣缸開啟壓力≥0.3-0.6Mpa，氣缸的日常工作壓力，不得低于0.4MPa,保證閥門的正常工作。
緊急切斷閥不宜長時間開啟，避免彈簧疲勞失靈。
安裝注意事項：
1、保管時將本閥的各個對外通路用塞子或蓋板封閉，存放在干燥通風的室內，長期存放應經常檢查，消除污垢，并在加工面上涂防銹油，防止銹蝕。
2、安裝前應將本閥清除干凈，將各螺紋連接處擰緊。
3、切斷閥采用止回閥原理，只能單向截?cái)啵惭b時必須注意閥門標志，將要保護的一端作為閥門入口。閥門安裝時應注意：高進低出。
4、訂貨須注明法蘭密封面形式，壓力等級及連接標準。
